Mesin Harness Wire: Kekuatan yang tidak kelihatan di belakang Elektronik Moden

I. Pengenalan

Pernahkah anda berhenti untuk mempertimbangkan rangkaian wayar yang rumit yang menguasai kereta anda, membuat peti sejuk anda berjalan, atau membolehkan telefon pintar anda berfungsi dengan lancar? Tersembunyi di bawah eksterior yang anggun dari elektronik setiap hari terletak sistem kabel yang kompleks dan teratur yang dikenali sebagai abah -abah dawai. Wira -wira yang tidak dikenali ini penting untuk menghantar kuasa, data, dan isyarat, memastikan operasi yang selamat dan cekap hampir setiap peranti elektronik yang kami gunakan.

Tetapi bagaimanakah kumpulan wayar yang rumit ini dicipta dengan ketepatan dan konsistensi sedemikian? Jawapannya terletak pada Mesin Harness Wire . Mesin Wire Harness adalah peralatan perindustrian yang canggih yang direka untuk mengautomasikan dan menyelaraskan proses pembuatan abah -abah dawai. Dari pemotongan dan pelucutan wayar ke terminal crimping dan penyambung pemasangan, mesin -mesin ini memainkan peranan penting dalam mengubah bahan mentah ke dalam arteri penting teknologi moden.

Dalam landskap pembuatan pantas hari ini, permintaan untuk kelebihan dawai berkualiti tinggi, boleh dipercayai, dan kos efektif semakin meningkat. Mesin abah -abah kawat berada di barisan hadapan untuk memenuhi permintaan ini, yang menawarkan kecekapan, ketepatan, dan fleksibiliti yang tiada tandingannya. Artikel ini akan menyelidiki dunia mesin harness dawai, meneroka komponen asas mereka, mekanisme operasi, pelbagai aplikasi, dan manfaat transformatif yang mereka bawa ke pelbagai industri.

Ii. Asas -asas kelebihan kawat

Pada terasnya, abah -abah kawat adalah pemasangan wayar, kabel, dan komponen lain yang teratur seperti penyambung, terminal, dan penutup pelindung, yang direka untuk menghantar kuasa atau isyarat elektrik.

A. Komponen abah -abah kawat

Komponen	Penerangan
Wayar	Ini adalah saluran untuk arus atau data elektrik. Mereka datang dalam pelbagai jenis (mis., Adbanded, pepejal), tolok (ketebalan), dan bahan penebat, dipilih berdasarkan keperluan voltan, arus, dan alam sekitar aplikasi.
Penyambung	Peranti yang menyertai litar elektrik, membolehkan sambungan mudah dan pemotongan. Mereka berbeza -beza mengikut bentuk, saiz, kiraan pin, dan mekanisme penguncian, disesuaikan untuk antara muka tertentu (mis., Automotif, data, kuasa).
Terminal	Komponen logam berkilat atau disolder ke hujung dawai, membolehkannya disambungkan ke penyambung atau titik elektrik lain. Jenis biasa termasuk terminal cincin, terminal spade, dan terminal pin.
Pita, saluran, dan penutup pelindung	Bahan -bahan seperti pita elektrik, lengan baju, tiub bergelombang, atau tiub pengecutan haba digunakan untuk mengikat wayar, memberikan rintangan lelasan, melindungi terhadap kelembapan, dan menawarkan penebat.

B. Mengapa abah -abah kawat penting?

Wire abah -abah jauh lebih daripada sekadar wayar; Mereka kritikal untuk:

Organisasi dan penjimatan ruang: Mereka menyatukan banyak wayar individu ke dalam satu unit, membuat pemasangan yang lebih baik, lebih cekap, dan mengoptimumkan ruang dalam sistem kompleks.
Perlindungan dari faktor persekitaran: Penutup pelindung melindungi kabel dari haba, sejuk, lelasan, kelembapan, bahan kimia, dan getaran, memanjangkan jangka hayat mereka dan memastikan kebolehpercayaan.
Kemudahan pemasangan dan penyelenggaraan: Harness pra-dipasang memudahkan proses pemasangan, mengurangkan kesilapan dan masa penjimatan. Ia juga membuat penyelesaian masalah dan penyelenggaraan lebih mudah.
Memastikan integriti dan keselamatan elektrik: Dengan betul -betul laluan dan mengamankan wayar, abah -abah menghalang litar pintas, mengurangkan gangguan elektromagnet (EMI), dan memastikan prestasi elektrik yang konsisten, yang paling utama untuk keselamatan.

Iii. Jenis Mesin Harness Wire

Mesin abah -abah dawai datang dalam pelbagai bentuk, masing -masing mengkhususkan diri dalam tahap tertentu proses pembuatan, atau mengintegrasikan pelbagai fungsi untuk automasi yang lebih tinggi.

A. pengkategorian mengikut fungsi

Jenis mesin	Penerangan

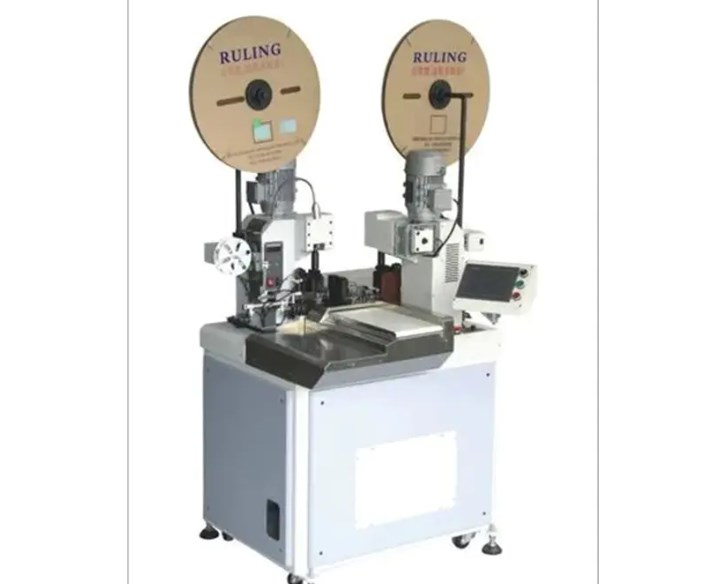

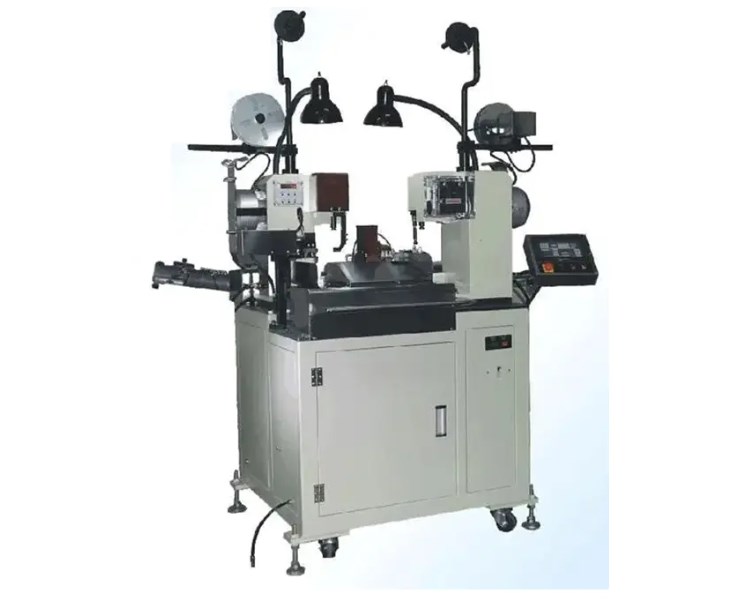

Mesin pemotongan dan pelucutan	Ini adalah asas. Sepenuhnya automatik: Mampu mengukur, memotong, dan melucutkan penebat dari kedua -dua hujung dawai dalam satu operasi yang berterusan. Sesetengah model maju juga boleh terminal kelim secara serentak. Semi-automatik (mis., Penarik Benchtop): Memerlukan pemakanan manual wayar tetapi mengautomasikan proses pelucutan, sesuai untuk jumlah yang lebih rendah atau aplikasi tertentu.
Mesin crimping	Digunakan untuk melampirkan terminal ke hujung wayar yang dilucutkan. Tekanan Crimping Automatik: Mesin berkelajuan tinggi yang memberi makan terminal pukal, mengepungnya ke wayar, dan sering diintegrasikan dengan unit pemotongan dan pelucutan. Alat Crimping Separa Automatik: Mesin Benchtop di mana pengendali secara manual meletakkan dawai dan terminal. Alat crimping tangan: Digunakan untuk volum yang sangat rendah, prototaip, atau pembaikan khusus.
Mesin penyisipan terminal	Selepas terminal dikebumikan, mesin-mesin ini secara automatik atau separa automatik memasukkan terminal yang dikebumikan ke dalam rongga yang betul dari perumahan penyambung.
Mesin rakaman dan bundling	Mesin-mesin ini membungkus wayar yang dipasang dengan pelbagai pita (mis., PVC, kain, pengamal diri) atau memohon saluran pelindung, mewujudkan abah-abah yang dibundel terakhir.
Mesin ujian	Penting untuk kawalan kualiti. Ujian Kesinambungan: Cek untuk litar terbuka atau rehat dalam wayar. Ujian rintangan penebat: Mengesahkan integriti penebat dawai. Ujian Fungsian: Simulasi operasi yang dimaksudkan untuk memastikan semua sambungan dan isyarat berfungsi dengan betul.

B. Bersepadu vs sistem mandiri

Pengeluar boleh memilih antara mesin mandiri untuk tugas tertentu atau sistem bersepadu yang menggabungkan pelbagai fungsi (mis., Mesin cut-strip-crimp) ke dalam satu baris automatik, menawarkan pengendalian yang lebih tinggi dan pengendalian manual yang lebih tinggi.

C. Mesin khusus

Sesetengah mesin direka untuk aplikasi yang sangat spesifik, seperti memproses kabel sepaksi, kabel pita rata, atau mengendalikan wayar yang sangat kecil untuk mikroelektronik, atau wayar tolok besar untuk aplikasi perindustrian berat.

Iv. Komponen dan teknologi utama

Ketepatan dan kecekapan mesin harness wayar adalah disebabkan oleh komponen dalaman dan teknologi bersepadu yang canggih.

Komponen/teknologi	Peranan
Sistem pemakanan	Sistem ini, termasuk gulungan dawai dan dereelers, memastikan bekalan dawai yang lancar dan konsisten ke mesin, menghalang masalah kusut dan ketegangan.
Mengukur dan memotong unit	Dilengkapi dengan sensor yang sangat tepat dan bilah pemotongan, unit-unit ini dengan tepat mengukur panjang dawai yang dikehendaki dan membuat pemotongan yang bersih dan bersih.
Bilah dan mekanisme pelucutan	Bilah khusus mengeluarkan penebat tanpa merosakkan konduktor wayar. Jenis bilah yang berbeza dan mekanisme pelucutan digunakan untuk pelbagai alat pengukur dawai dan bahan penebat.
Memohon aplikator dan mati	Ini adalah alat ketepatan yang membentuk terminal di sekitar konduktor dawai, memastikan sambungan yang selamat dan elektrik. Set mati yang betul adalah penting untuk setiap jenis terminal.
Sistem penglihatan	Semakin biasa, sistem penglihatan menggunakan kamera dan perisian pemprosesan imej untuk memeriksa hujung dawai, kualiti kelim, dan penyisipan terminal, mengenal pasti kecacatan dalam masa nyata dan meningkatkan kawalan kualiti.
Perisian dan automasi	Pengawal logik yang boleh diprogramkan (PLCS) dan operasi perisian mesra pengguna mengawal operasi mesin, yang membolehkan pengaturcaraan panjang dawai, kedalaman pelucutan, dan parameter crimping. Ini membolehkan perubahan pantas dan konfigurasi abah -abah yang kompleks.
Ciri keselamatan	Mesin moden menggabungkan pelbagai ciri keselamatan, termasuk pengawal keselamatan, butang berhenti kecemasan, dan interlocks, untuk melindungi pengendali semasa digunakan.

V. Bagaimana Mesin Harness Wire berfungsi (proses pembuatan)

Penciptaan abah wayar adalah proses pelbagai langkah, sebahagian besarnya automatik oleh mesin khusus ini.

A. Penyiaran dan pengukuran dawai

Gulung dawai memberi makan dawai ke dalam mesin. Pengekod yang tepat mengukur panjang tepat yang diperlukan untuk setiap segmen abah -abah.

B. Pemotongan wayar

Sebaik sahaja panjang yang dikehendaki diukur, bilah tajam memotong dawai dengan bersih.

C. pelucutan wayar

Mesin itu kemudiannya menghilangkan panjang penebat yang ditentukan dari satu atau kedua -dua hujung dawai potong, mendedahkan konduktor untuk penamatan.

D. terminal crimping

Akhir dawai yang dilucutkan dimasukkan ke dalam aplikator crimping, yang menggunakan set mati untuk mengubah secara mekanikal terminal di sekitar konduktor, mewujudkan sambungan elektrik dan mekanikal yang kuat. Ini boleh dilakukan pada satu atau kedua -dua hujungnya.

E. penyisipan meterai (jika berkenaan)

Untuk memanfaatkan yang memerlukan perlindungan alam sekitar, meterai mungkin secara automatik atau dimasukkan secara manual ke dawai sebelum berkerut.

F. pemasangan penyambung

Kabel berkilat dengan terminal kemudian dimasukkan ke dalam rongga perumahan penyambung yang sesuai. Langkah ini boleh menjadi manual untuk memanfaatkan kompleks atau automatik untuk yang lebih mudah.

G. Taping/Bundling

Kabel yang dipasang kemudian dibundel bersama menggunakan pita elektrik, lengan baju, atau tiub bergelombang untuk membentuk struktur abah -abah terakhir, menyediakan perlindungan dan organisasi.

H. Ujian dan kawalan kualiti

Akhirnya, abah -abah wayar yang telah siap menjalani ujian yang ketat (kesinambungan, penebat, berfungsi) untuk memastikan ia memenuhi semua spesifikasi elektrik dan mekanikal dan bebas daripada kecacatan.

Vi. Aplikasi di seluruh industri

Mesin abah -abah dawai sangat diperlukan merentasi pelbagai industri, yang menyokong fungsi pelbagai produk.

Industri	Permohonan abah -abah kawat
Automotif	Mungkin pengguna terbesar, industri automotif sangat bergantung pada kelebihan wayar untuk sistem pengurusan enjin, pencahayaan dalaman, infotainment, ciri keselamatan (ABS, beg udara), dan pengagihan kuasa di seluruh kenderaan.
Aeroangkasa dan Pertahanan	Dalam aplikasi kritikal seperti avionik, sistem kawalan penerbangan, dan peralatan ketenteraan, kelebihan kawat mesti memenuhi standard kebolehpercayaan dan prestasi yang ketat, sering beroperasi dalam persekitaran yang melampau.
Elektronik	Dari elektronik pengguna seperti televisyen dan komputer ke panel kawalan perindustrian dan peralatan rangkaian, kelebihan kawat menyediakan infrastruktur pendawaian dalaman.
Peranti perubatan	Ketepatan dan kebolehpercayaan adalah yang paling penting dalam peralatan perubatan. Kawasan wayar ditemui dalam mesin diagnostik, alat pembedahan, sistem pemantauan pesakit, dan banyak lagi.
Telekomunikasi	Harnesses adalah penting untuk menghubungkan komponen dalam infrastruktur komunikasi, termasuk stesen asas, pusat data, dan peranti rangkaian.
Peralatan rumah	Peralatan sehari -hari seperti mesin basuh, peti sejuk, ketuhar, dan pembersih vakum menggunakan abah -abah dawai untuk sambungan elektrik dalaman mereka.
Jentera Perindustrian	Robotik, peralatan automasi kilang, dan jentera berat semuanya bergantung kepada abah -abah dawai yang mantap untuk penghantaran kuasa dan kawalan isyarat.

VII. Manfaat Menggunakan Mesin Harness Wire

Penggunaan mesin harness wayar menawarkan kelebihan yang ketara kepada pengeluar.

Manfaat	Penjelasan
Peningkatan kecekapan dan kelajuan pengeluaran	Automasi secara drastik mengurangkan masa yang diperlukan untuk menghasilkan abah -abah berbanding dengan kaedah manual, yang membawa kepada output yang lebih tinggi.
Ketepatan dan ketepatan yang dipertingkatkan	Mesin melaksanakan tugas dengan ketepatan yang konsisten, meminimumkan kesilapan manusia dalam memotong, melucutkan, dan berkerut, yang penting untuk kualiti produk.
Kualiti produk dan kebolehpercayaan yang lebih baik	Proses yang konsisten menghasilkan abah-abah seragam dengan sambungan elektrik yang boleh dipercayai, mengurangkan kecacatan dan memastikan prestasi jangka panjang.
Mengurangkan kos buruh	Automasi mengurangkan pergantungan pada buruh manual untuk tugas berulang, yang membolehkan sumber manusia diperuntukkan kepada peranan yang lebih kompleks atau penyeliaan.
Sisa bahan yang diminimumkan	Pengukuran yang tepat dan proses terkawal mengurangkan bahan sekerap, yang membawa kepada penjimatan kos.
Keselamatan yang lebih besar untuk pengendali	Mesin automatik mengurangkan keperluan pengendali untuk mengendalikan alat tajam atau melakukan gerakan berulang, meningkatkan keselamatan tempat kerja.
Skalabiliti dan fleksibiliti dalam pengeluaran	Mesin boleh diprogramkan untuk konfigurasi abah yang berbeza, yang membolehkan pengeluar dengan cepat menyesuaikan diri dengan perubahan tuntutan produk dan pengeluaran skala ke atas atau ke bawah seperti yang diperlukan.

Viii. Faktor yang perlu dipertimbangkan semasa memilih mesin abah kawat

Memilih Mesin Harness Wire yang betul adalah keputusan strategik yang memberi kesan kepada kecekapan pengeluaran dan kualiti produk.

Faktor	Pertimbangan
Jumlah pengeluaran dan keperluan throughput	Jumlah kelantangan yang dijangkakan yang diperlukan akan menentukan tahap automasi dan kelajuan yang diperlukan dari mesin.
Jenis dan saiz wayar	Pastikan mesin dapat mengendalikan pelbagai alat pengukur dawai, bahan penebat, dan jenis (mis., Teras tunggal, multi-teras, dilindungi) yang digunakan dalam produk anda.
Jenis terminal dan penyambung	Mesin mesti bersesuaian dengan terminal dan penyambung tertentu yang anda ingin gunakan, sering memerlukan aplikator dan mati khusus.
Tahap automasi yang dikehendaki	Pertimbangkan sama ada mesin separa automatik cukup untuk jumlah yang lebih rendah atau jika sistem bersepadu sepenuhnya automatik diperlukan untuk pengeluaran volum tinggi.
Belanjawan dan ROI	Menilai kos pelaburan awal terhadap faedah jangka panjang dari segi peningkatan kecekapan, mengurangkan buruh, dan kualiti yang lebih baik untuk menentukan pulangan pelaburan.
Jejak Mesin dan Ketersediaan Ruang	Menilai saiz fizikal mesin dan pastikan ia sesuai dengan susun atur kemudahan pembuatan anda.
Sokongan, perkhidmatan, dan alat ganti pembekal	Sokongan selepas jualan yang boleh dipercayai, alat ganti yang sedia ada, dan bantuan teknikal adalah penting untuk meminimumkan downtime.
Integrasi perisian dan keramahan pengguna	Antara muka pengguna yang intuitif dan keserasian dengan sistem pelaksanaan pembuatan sedia ada (MES) dapat meningkatkan kecekapan operasi.

Ix. Penyelenggaraan dan penyelesaian masalah

Penyelenggaraan yang betul adalah kunci untuk memastikan panjang umur dan prestasi optimum mesin harness wayar.

Aspek	Penerangan
Pembersihan dan pelinciran tetap	Pembersihan pencegahan menghilangkan serpihan dan zarah wayar, manakala pelinciran yang betul mengurangkan memakai pada bahagian yang bergerak.
Penggantian pisau dan mati	Bilah pemotongan dan crimping mati haus dari masa ke masa dan mesti diperiksa secara teratur dan digantikan untuk mengekalkan ketepatan dan kualiti.
Penentukuran dan pelarasan	Penentukuran berkala memastikan pengukuran, kedalaman pelucutan, dan daya crimping tetap tepat.
Isu dan penyelesaian biasa	Pengendali harus dilatih untuk mengenal pasti dan menangani isu -isu biasa seperti slippage dawai, panjang jalur yang tidak konsisten, atau kelim yang miskin, selalunya dengan menyesuaikan tetapan mesin atau menggantikan bahagian yang dipakai.
Kepentingan penyelenggaraan pencegahan	Berikutan jadual penyelenggaraan pencegahan yang ketat dengan ketara mengurangkan kemungkinan kerosakan yang tidak dijangka, memanjangkan jangka hayat mesin, dan memastikan output yang konsisten.

X. Trend dan Inovasi Masa Depan

Industri Mesin Harness Wire terus berkembang, didorong oleh permintaan untuk kecekapan, kecerdasan, dan kemampanan yang lebih besar.

Trend	Kesan/penerangan
Peningkatan integrasi automasi dan robotik	Trend ke arah pembuatan lampu akan menyaksikan lebih banyak robot yang diintegrasikan dengan mesin harness wayar untuk memuatkan tugas-tugas pemasangan, pemunggahan, dan kompleks automatik.
Industri 4.0 dan Pembuatan Pintar	Integrasi dengan Internet Perindustrian Perkara (IIOT) akan membolehkan mesin mengumpul dan menghantar data masa nyata mengenai prestasi, keperluan penyelenggaraan ramalan, dan metrik pengeluaran, yang membolehkan membuat keputusan yang lebih bijak.
Sistem Visi Lanjutan dan AI untuk Kawalan Kualiti	Sistem penglihatan berkuasa AI akan menjadi lebih canggih, mampu mengesan kecacatan dan anomali minit dengan ketepatan yang lebih tinggi, meningkatkan lagi jaminan kualiti.
Pengurangan dan ketepatan untuk komponen yang lebih kecil	Apabila peranti elektronik mengecut, mesin abah -abah kawat perlu mengendalikan wayar dan penyambung yang semakin kecil dengan tahap ketepatan yang lebih tinggi.
Kemampanan dalam pembuatan	Mesin masa depan akan memberi tumpuan kepada kecekapan tenaga, sisa bahan yang dikurangkan, dan keupayaan untuk memproses lebih banyak bahan dawai dan bahan penebat yang mesra alam.
Penyesuaian dan pengeluaran atas permintaan	Kemajuan dalam automasi dan perisian akan membolehkan perubahan yang lebih cepat dan garis pengeluaran yang lebih fleksibel, menyokong permintaan yang semakin meningkat untuk memanfaatkan dawai yang disesuaikan dan atas permintaan.

Xi. Kesimpulan

Mesin abah -abah kawat adalah kerja -kerja senyap di belakang fungsi dan kebolehpercayaan produk elektronik yang tidak terhitung jumlahnya yang menentukan dunia moden kita. Dari pendawaian kereta yang rumit ke sambungan halus dalam peranti perubatan, mesin -mesin ini memastikan bahawa kuasa dan data mengalir dengan lancar dan selamat.

Evolusi berterusan mereka, didorong oleh kemajuan dalam automasi, AI, dan kesambungan, menjanjikan masa depan yang lebih cekap, tepat, dan mampan untuk pembuatan. Memandangkan teknologi terus maju, peranan mesin abah -abah kawat hanya akan menjadi penting, mengukuhkan kedudukan mereka sebagai alat yang sangat diperlukan dalam perarakan inovasi yang berterusan.
